天燃氣報警器

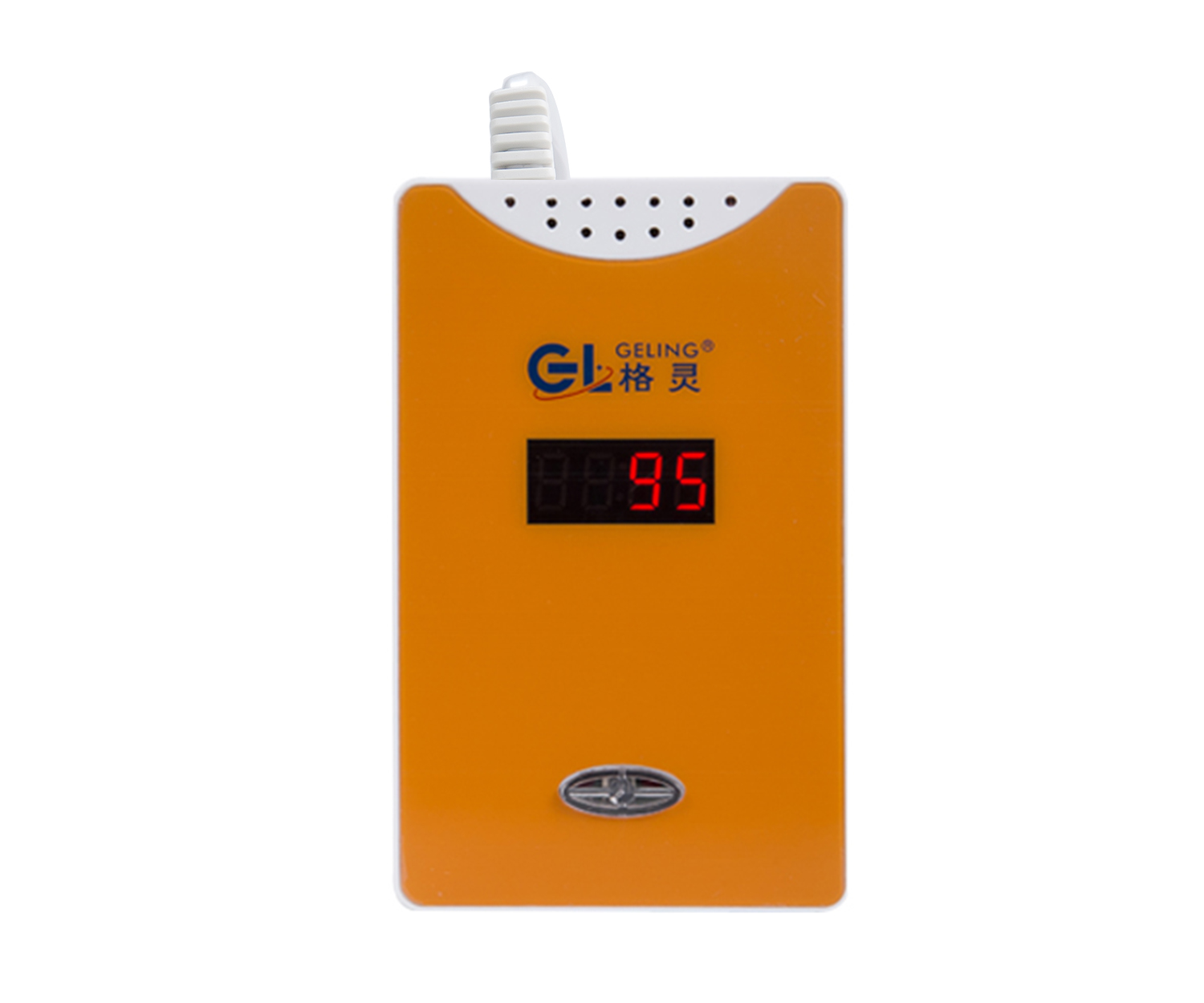

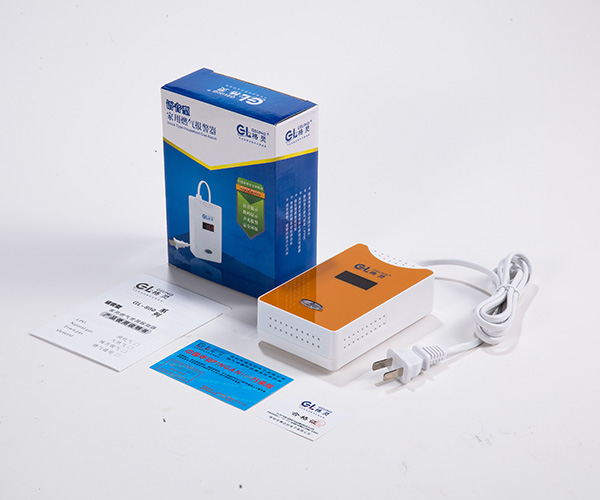

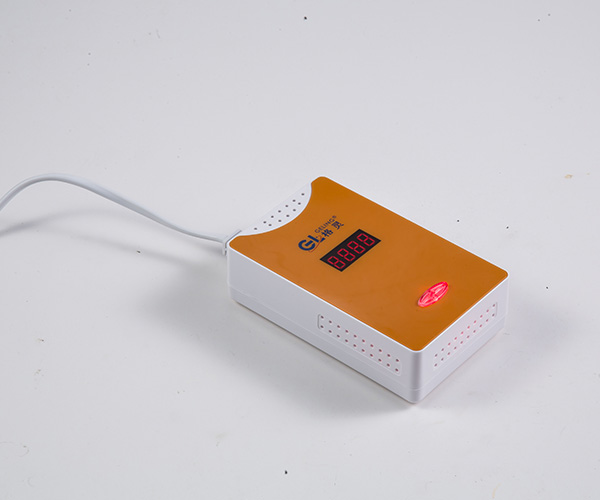

數顯款燃氣探測器BDC-YD-800X

品牌:格靈

型號： BDC-YD-800X

產品技術參數：

測量氣體：語音數顯家用燃氣泄漏報警器（甲烷）

量程：0~100%LEL

靈敏度：>2500/ppm

分辨率：100ppm

響應時間：<30s(達到響應值）

重複性：<3%輸出值

零點漂移（-20℃-40℃）：≦10ppm
探測角度：180

工作電壓：220（V）

靜態電流：3（W）
報警電流：4（W）

工作溫度：-20℃～50℃（℃）

濕度範圍：15%~90%RH

壓力範圍：標準大氣壓±10%
 探測距離：15（平米）

適用範圍家用及商用

類型 : 家用燃氣泄漏報警器（適用於可能產生甲烷氣體的場所）

產品知識

格靈“家用燃氣語音報警器”看得見的作用

   燃氣就是可燃氣體，常見的燃氣包括液化石油氣、 人工煤氣、天然氣。隨著燃氣的廣泛應用，由於燃氣泄漏所引發的爆炸、中毒和火災事故也時有發生。燃氣報警器就是安裝在可能發生燃氣泄漏的場所，當燃氣在空氣中的濃度超過設定值，報警器就會被觸發報警，並對外發出聲光報警信號，如果連接報警主機和接警中心則可聯網報警，同時可以自動啟動排風設備、關閉燃氣管道閥門等，保障生命和財產的安全，因此被稱為“安全衛士”。

  燃氣報警器的核心是氣體傳感器，俗稱“電子鼻”。這是一個獨特的電阻，當“聞”到燃氣時，傳感器電阻阻值隨燃氣濃度而變化，當燃氣達到一定濃度、電阻達到一定水平時，傳感器就可以發出聲光報警。

傳感器是報警器的“心髒”，而傳感器本身的技術特點決定了隨著時間的推移和環境的改變，傳感器的靈敏度會降低，其設定的感應點也會發生變化。所以，在使用一段時間以後，報警器必須進行重新檢測和校準。如果傳感器功能正常可以繼續使用，如果傳感器已經失靈，則需要及時更換。也就是說，燃氣報警器有一定的使用有效期，一般為3-5年。

家用燃氣報警器，顧名思義，是安裝在各家廚房、用於防範燃氣泄漏的安全防護用裝置。很多家庭燃氣爆炸事件，都是在業主不知道房間充滿了泄露出來的燃氣、盲目動用電器開關而在瞬間引發的悲劇。燃氣中毒，也是因為泄漏出來的燃氣沒有引起人們注意，從而導致對人身體的傷害。如果有一個報警器，類似這樣的悲劇就可以大大避免。

     燃氣報警器作為預防燃氣泄漏的有力武器，並沒有引起人們應有的注意。這個在安全防護上可以和家用滅火器相提並論、甚至比滅火器更需要進入家庭的小東西，大多數家庭根本沒有把它當一回事，甚至不知道還有這樣一個防止燃氣中毒和燃氣爆炸的“安全衛士”存在。

    由燃氣泄漏引起中毒、爆炸、火災往往會造成周圍房屋的損壞，並對周圍居民的安全構成威脅，可謂“城門失火，殃及池魚”。因此，預防燃氣泄漏又絕不僅僅是自己一家人的事情，更是涉及公共安全的事件。

    燃氣報警器的核心部件為氣敏傳感器，當燃氣在空氣中的濃度超過設定值探測器就會被觸發報警，並對外發出聲光報警信號，如果連接報警主機和接警中心則可聯網報警，同時可以自動啟動排風設備、關閉燃氣管道閥門等，保障生命和財產的安全。

  使用燃氣報警器是對付燃氣無形殺手的重要手段之一。燃氣專家指出，燃氣泄漏或廢氣排放而大量產生的一氧化碳是燃氣中毒事響應的根源，如采有用燃氣報警器就能得到及時的警示。有關部門經長期測試同樣得出結論，燃氣報警器防止一氧化碳中毒事故發生的有效率達95%以上。

【安防優質供應商】

相對市場其他品牌報警器有如下優點：
(1) 增加傳感器漂移自動補償功能,真正防止了誤報和漏報.
(2) 報警器中文故障提示功能,以便用戶更換和維修.

使用說明
安裝
1.報警器安裝位置：距離氣源半徑1.5米範圍內，通風良好處：
(1)液化氣比空氣重，安裝在距地麵約0.3米處。
(2)天然氣、城市煤氣、比空氣輕，安裝在距天花板約0.3米處。
2、禁止安裝位置：牆角、櫃內等空氣不易流通的位置；易被油煙等直接熏著的位置。
3、禁止安裝時間：
A：房屋未粉刷裝修完的。
B：裝修完房屋，全麵通風不足5天的。
C：在房屋內打造木家具，或購置新木家具，其全麵通風不足3天的。
D：使用或噴霧：滅蟲劑（蚊蟲、蟑螂等）、空氣清潔劑、膠水、發膠等，全麵通風不足4小時間的。

報警器產品應用
   1.首次通電

將探測器電源插頭插到220V插座上，電源指示燈亮，語音提示使用“歡迎使用語音型燃氣報警器，正在預熱請等3分鍾”同時數碼管顯示180秒倒計時。

2.待機

三分鍾預熱完成後探測器進入待機狀態，如果沒有檢測到燃氣泄漏，探測器的顯示屏會每10秒顯示一次“--”，表示正常工作。

3.濃度顯示

當探測器探測到可燃氣體濃度達到1000PPM時，數碼管開始顯示濃度值，當濃度超過

9999PPM，數碼管顯示“HHHH”，濃度低於1000PPM則不顯示濃度。

4.報警

當探測器探測到燃氣濃度超過2500PPM時，就會語音提示“請注意燃氣發生泄漏，請關閉氣源”並語音報警，指示燈閃爍。此時應該立即關閉燃氣閥門，打開門窗，使室內空氣流通。

5.語言切換

本探測器內置中英文兩種語言，正在預熱180秒倒計時的過程中，長按測試鍵10秒，

待數碼管顯示“En”，表示已切到英文。如要切換到中文，則按同樣的方法切換。

6.基準點校準

由於傳感器屬於精密器件，當受到強烈振動或敲擊後（或長時間不使用時）可能會使傳感器的基準點發生變化， 從而影響探測器的準確性，此時需要重新校準基準點，或定期在潔淨的空氣中校準。

方法是：在潔淨的空氣中，將探測器預熱3分鍾斷電，然後按住測試按鈕並重新通電，聽到探測器“嘀嘀嘀…”十聲後（同時紅燈閃爍停止後），鬆開按鍵，探測器開始校準基準點，顯示“————”，此過程大約需要40秒左右的采樣時間完成校準，預熱完成後便可正常工作。

7.探測器故障

當探測器內部傳感器出現故障時，探測器會報警，數碼管顯示“FAIL”，語音提示“請注意傳感器故障”。

報警時處理方法
1、請立即打開門窗，關閉危害氣源，不得開啟或關閉任何電器開關，不得摩擦任何產生靜電的東西。
2、立即向燃氣理部門報告，由專業人員進行檢查處理。
3、經專業人員處理後，應對報警器做通風處理。

數顯可燃氣體泄漏探測器功能特點

l  GL-800C獨立型報警器

l LED數碼精準濃度顯示

l 采用催化燃燒式傳感器

l 校準後零點漂移小、可長期連續工作

l 外形美觀結構穩定抗外界溫度、濕度、射頻幹擾能力強

l 產品響應時間快

l 能夠真人語音提醒及聲光報警

l 采用ABS防火材料

l 采用宏晶高性能微處理器控製

l 具有故障自檢功能及提示

l 可探測天然氣、液化石油氣

l 采用SMT貼片工藝，性能穩定質量可靠

l 國家執行標準：GB15322

l 外觀設計zhuanli號：ZL201530047522.2

技術參數

催化燃燒式傳感器工作原理

  表麵聲波頻率會隨外界環境的變化而發生漂移。氣敏傳感器就是利用這種性能在壓電晶體表麵塗覆一層選擇性吸附某氣體的氣敏薄膜，當該氣敏薄膜與待測氣體相互作用（化學作用或生物作用，或者是物理吸附），使得氣敏薄膜的膜層質量和導電率發生變化時，引起壓電晶體的聲表麵波頻率發生漂移；氣體濃度不同，膜層質量和導電率變化程度亦不同，即引起聲表麵波頻率的變化也不同。通過測量聲表麵波頻率的變化就可以獲得準確的反應氣體濃度的變化值。

位於報警器下方的催化傳感器、對於空氣中氣體變化進行上百赫茲的精密監測及計算，進行捕捉微小的溫度變化。傳感器間的線性數值、實時協調處理及矢量計算等算法也會隨傳感器的變化反饋到MCU並作出相應指令，內部的線性變化經過細致調節，已具備了多級微變化反饋，並能通過不斷的反饋結果進行反應處理。如此高端的報警器，您隻能通過格靈800C享受到它的高端功能體驗。

催化燃燒式傳感器原理是目前最廣泛使用的檢測可燃氣體的原理之一,具有輸出信號線性好、 指數可靠   無與其他非可燃氣體的交叉幹擾等特點. 催化燃燒式傳感器采用惠斯通電橋原理,感應電阻與環境中的可燃氣體發生無焰燃燒,使溫度使感應電阻的阻止發生變化,打破電橋平衡,使之輸出的電流信號,在經過後期電路的放大 穩定和處理最終顯示可靠的數值.

催化燃燒式傳感器主要特點及應用:

特點：橋路輸出電壓呈線性、響應速度快，具有良好的重複性、選擇性、元件工作穩定、可靠
優異的抗H2S、有機矽中毒能力

應用：可燃性氣體泄漏報警器；可燃性氣體探測器；氣體濃度計。

主要技術參數:
工作電壓(V) 110V~220V/12V~24V
工作電流(mA) 150±10

靈敏度(mV)

1%甲烷 20~45
 1%丁烷 25~45
 1%氫氣 20~40
線形度（%）≤5
測量範圍（％LEL） 0~100
響應時間 (90%) 小於10秒
恢複時間 (90%) 小於30秒
使用環境 -40－+70℃ 低於95%RH
儲存環境 -20—+70℃ 低於95%RH
外形尺寸 Φ12mm×8mm

可燃氣氣體對人體的危害

   可燃氣體濃度超過爆炸下限時，遇火種（打火機、電器開關、靜電等）則發生爆炸，造成傷害。它是通過人體呼吸道吸入，奪去人體血紅蛋白中的氧，使人缺氧而死亡。

用戶須知

1、本產品最佳保質期為三年。
2、本產品免費保修一年，在保修期內出任何製造和質量上的缺陷，用戶持保修卡與我公司聯係，申請保修。
3、保修範圍不包括表麵外殼、標簽等。
4、本產品使用時，應防通氣孔油汙，灰塵堵塞，本公司不承擔由此造成的不良及清理等服務。
5、本公司不承擔由用戶自行拆裝，或使用不當引起的嚴重衝擊、跌落引起的損壞。
6、本產品由中國平安保險公司承保產品責任險（產品含100萬責任保險）。

安裝方法

   根據氣體類型，選擇安裝位置，然後將探測器的掛板安裝在牆壁上，再將報警器掛在掛板上。（天然氣、沼氣的密度比空氣輕，探測器應裝在低於天花板03.~1米，距氣源1.5~4米的位置；液化石油氣的密度比空氣重，探測器應裝在高於地麵0.3~1米，距氣源1.5~4米的位置）

圖示：

注意事項

1. 本產品內含精密元器件，在運輸安裝過程中不得猛烈撞擊或敲打，否則可能引起產品傳感器不工作

2. 本產品為燃氣探測器，不能用於檢測一氧化碳等有毒氣體

3. 本產品需要定期維護，每月一次除去探測器表麵的灰塵，保持進氣孔暢通，並檢測探測器是否正常工作

4. 不要用清潔劑或溶劑擦拭探測器，化學物質可能會永久性損壞或短暫汙染傳感器

5. 本產品可以預防燃氣事故發生，但不能確保萬無一失，為了您的安全，除了正確使用本產品外，在日常工作生活中還應提高警惕，加強安全防範意識。

優勢：

（1）自主設計外觀zhuanli產品，市場獨一無二避免市麵上的相同款式產品惡意競爭，惡意壓價；

（2）在產品設計方麵，我們考慮到了居家產品的多樣性，設計為可調換顏色的鏡片（也可為客戶定製顏色），更貼合家居新概念；

（3）無論從生產工藝、交貨期及售後服務等方麵我們都致力以客戶為中心的原則、滿足客戶的需求為己任做工作
