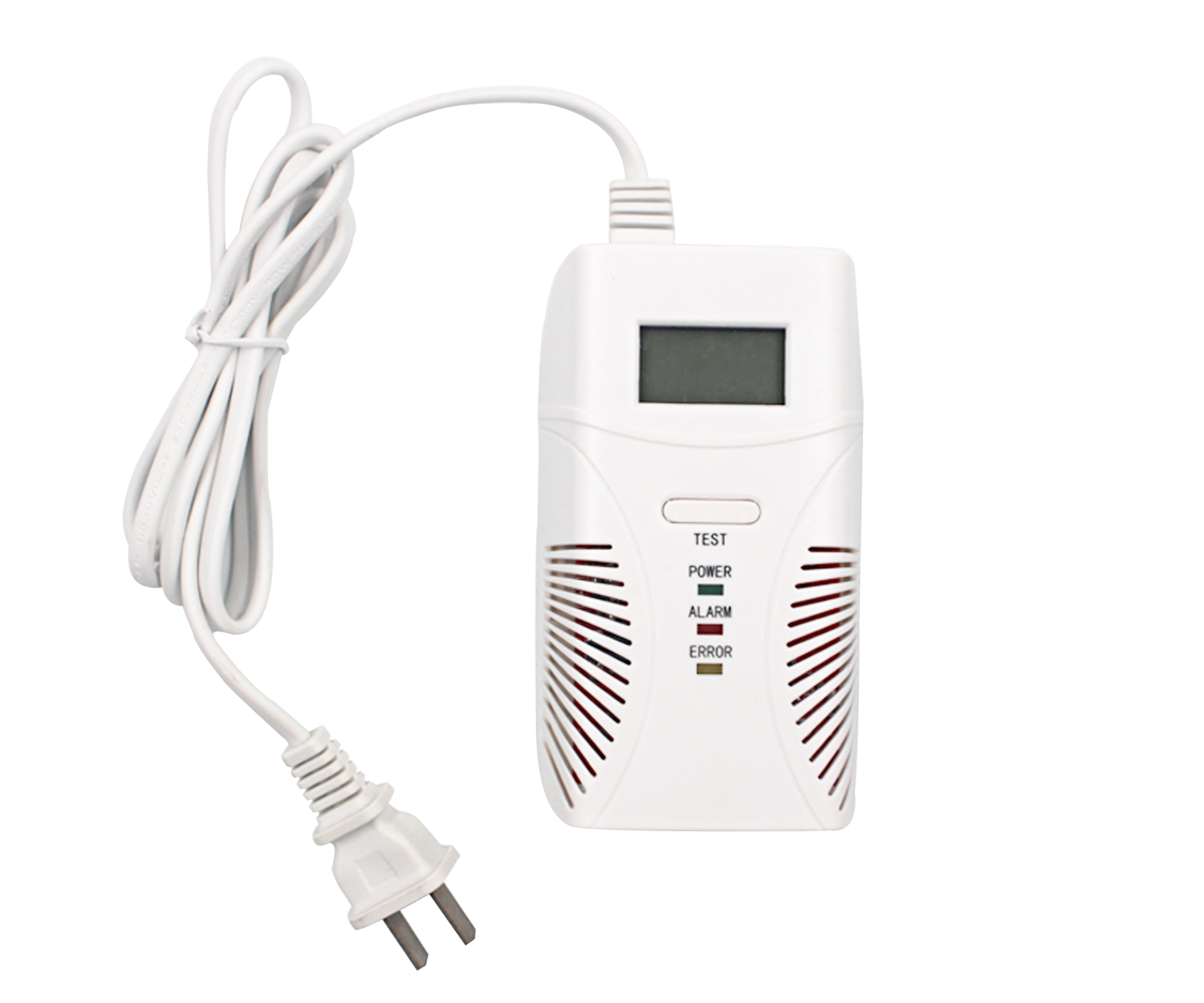

終極款燃氣報警器DT-CH4

產品概述

本產品為高穩定性可燃氣體與一氧化碳組成複合型探測器（以下簡稱探測器），用於檢測可燃氣體與一氧化碳的泄漏。本產品可顯示可燃氣體的爆炸比值與一氧化碳濃度。探測器選用最先進的半導體燃氣氣敏元件與電化學一氧化碳傳感器 。工作穩定，使用壽命長，安裝簡單。探測器內置MCU進行中央控製處理，各功能模塊直接或間接與MCU的I/O口線相連接，通過固化在MCU內部的程序來完成探測器各功能模塊的正常工作，從而使探測器工作更加穩定，安全可靠。本產品適合家庭住宅區、樓盤別墅、賓館、公寓等存在可燃氣體的場所，進行安全監

 示意圖：

功能特點

● LCD顯示

● 手動測試

● 自動複位

● 探測天然氣、液化石油氣

● 高可靠性傳感器

● 環境適應性強

● 采用 SMT工藝製造，穩定性好

● 采用MCU智能控製，減少誤報

 技術參數

工作電壓：DC9-16V或90-220V

靜態電流：≤90mA

報警電流：≤100mA

額定功率：≤3W (AC 220V供電

報警指示：紅色L E D

預熱時間: 約180S

燃氣報警濃度：10% LEL

一氧化碳檢測範圍：0-999PPM

顯示誤差：±2 ppm

環境濕度： ≤ 9 5％ R H （無凝結現象）

報警指示：指示燈顯紅色閃爍

故障指示：工作指示燈顯黃色長亮，蜂鳴器長鳴無線信號3 1 5 M H z 或4 3 3 M H z ( 無線型)發射距離：空曠距離1 0 0 m ( 無線型)安裝方式：壁掛

工作溫度： - 1 0 ℃ ～ + 5 0 ℃ 報警方式：聲光報警(獨立型)

外形尺寸：72*120*36mm

執行標準：GB15322.2-2003

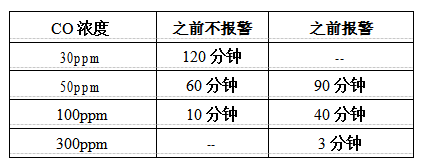

EN50291 標準設定報警時間:

產品的安裝與測試

1. 首先確定所需檢測的氣體比空氣重或比空氣輕比空氣重的氣體：液化石油氣等比空氣輕的氣體：天然氣、人工煤氣、沼氣等

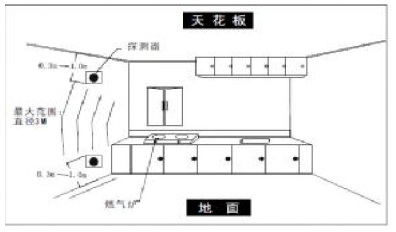

2.根據燃氣的輕重在合適的地方安裝探測器。探測比空氣重的氣體時：安裝於高出地麵0.3-1.0米，距氣源半徑1.5米內；探測比空氣輕的氣體時：安裝於低於0.3-1.0天花板米，距氣源半徑1.5米內

 （詳見下圖）

3.將安裝螺絲固定於牆麵，掛上探測器。

4.家庭安裝時還應注意，安裝位置不能離燃氣爐具太近，以免探測器受到爐具火焰的烘烤；不能安裝在油煙大的地方，以免引起誤報警或導致探測器的進氣孔進氣不暢，從而影響探測器的感應靈敏度；也不能安裝於排氣扇、門窗邊與浴室水汽較大處。

操作說明

本產品可以作為探測器單獨使用，同時具備聯網信號輸出功能。

1.單獨使用

(1) 對照“安裝與接線”將探測器裝在合適的位置。

(2)接通探測器電源。電路進入自檢狀態，電源指示燈，工作指示燈顯紅色閃爍一秒，蜂鳴器“嘀”的一聲，電路進入預熱狀態，這時工作指示燈顯綠色每秒閃爍一次（閃爍約三分鍾）。工作指示燈長亮，表示探測器進入正常工作狀態。

2.聯網功能的使用

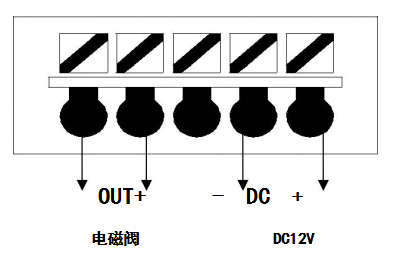

(1)對照“安裝與接線”將探測器裝在合適的位置,根據報警主機的要求選擇常開或常閉接點，將探測器與主機連接。

(2)接通探測器電源。電路進入自檢狀態，電源指示燈長亮，工作指示燈顯紅色閃爍一秒，蜂鳴器“嘀”的一聲，電路進入預熱狀態，這時工作指示燈顯綠色每秒閃爍一次（閃爍約三分鍾）。工作指示燈滅，表示探測器進入正常工作狀態。

3.探測器探測到可燃氣體泄漏，工作指示燈顯紅色閃爍，同時蜂鳴器發出“嘀－嘀”報警聲。同時LCD顯示報警濃度比值。

4.工作指示燈顯黃色長亮伴隨蜂鳴器長鳴，表示探測器內部故障。

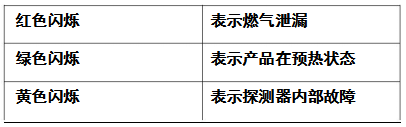

5.探測器內部故障時，先關閉探測器電源，然後再開啟，探測器重新自檢，仍報故障，應切斷電源，請與售後服務中心聯係。燈光信息

產品測試

1.探測器安裝完畢後，可用打火機以不點火的方式，在距氣體對流窗>5cm左右的距離向周圍釋放一些氣體來檢驗

 2.探測器報警或作為係統聯網調試時測試用，探測器報警時會有聯網信號（開關量）輸出，可作為各種安防報警主機的防區輸入。不要過多的用燃氣頻繁試驗，這樣做會降低氣敏元件的靈敏度。燃氣的報警濃度根據GB15322.2-2003標準中所規定的值進行設定的。當環境空氣中可燃氣體濃度低於報警設定值時，探測器會自動停止報警，恢複到監控狀態。

日常維護

探測器長時間的使用，氣體對流窗處會有一些油汙粘附，影響感氣靈敏度。建議用戶每三個月（或視汙染情況）用刷子混合少量清潔劑將氣體對流窗周圍清洗，切勿使清洗液進入機體內，清洗後重新對產品進行測試。

警情處理

當環境空氣中可燃氣體濃度值達到或超過報警設定濃度值時，探測器會自動進入持續報警狀態，這時應：

1.立即關閉管道閥門。

2.立即打開窗戶使室內空氣流通。

3.熄滅所有火源，避免使用一切能產生火花的物品（如開打火機、劃火柴等）。

4.避免開關各種電器。

5.檢查氣體泄漏原因，並及時通知相關部門及相關專業人員處理。經檢查如果探測器為誤報，則用戶應檢查探測器的安裝位置是否合適。注意事項

1.本產品必須有正確的連線和正確的電源供電無論任何原因失去電源，探測器將無法工作。

2.本產品必需按照說明書的要求定期維護。

3.探測器不可能壽命無限，應每半年測試一次，發現失效必須盡快維修或更換。

4.本產品可以減少事故的發生，但不能確保萬無一失。為了您的安全，除了正確使用本產品外，在日常生活中還應提高警惕，加強安全防患意識。
