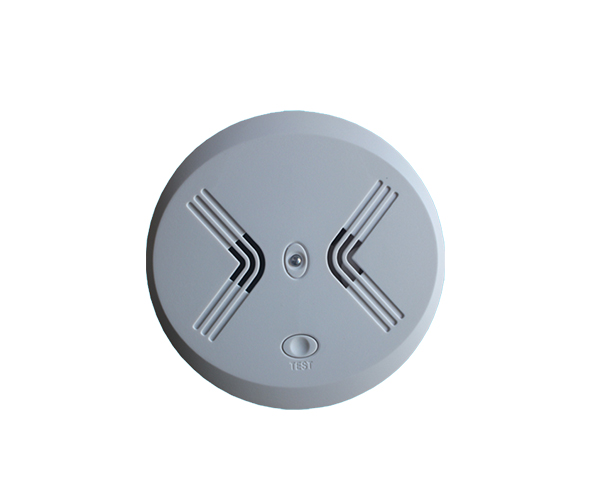

BDC-GD-HA401聯網型光電感煙火災探測器報警器

光電感煙火災探測器

 使用說明書

BDC-GD-HA401聯網型光電感煙火災探測器報警器(以下簡稱探測器)適用於商場、賓館、商店 、倉庫、電機房等民用及工業場所的火災預報警。探測器具有靈敏度高、穩定可靠、耗電小、美觀耐用、使用方便等特點，可與安防係統配套使用

一. 性能：

報警聲音： ≥80dB

供電電源： DC9V～DC28V

電    流：  靜態電流 ≤200uA

            報警電流 ≤45mA

工作溫度： -10℃～+50℃

相對濕度： ≤95%RH(40℃±2℃)

煙霧靈敏度：1.06±.26%ＦＴ.

符合標準：GB4715-2005

輸出形式： 聲光報警/繼電器無源觸點（NO/NC可設置）輸出

二. 功能：

    自檢：按下檢測按鈕,探測器LED常亮，同時發出報警音響（注：自檢僅對於探測器本身內部功能進行檢測，自檢時無繼電器信號輸出）。

工作：正常情況下,探測器大約每隔6秒指示燈會閃亮一下。探測器自動檢測周圍環境中的煙霧濃度,並根據使用環境狀況進行靈敏度自動補償。當煙霧濃度接近報警值，探測器加快對煙霧濃度趨勢進行智能運算,同時報警指示燈開始閃亮。若運算結果達到或超過報警值,探測器開始聲光報警,並啟動繼電器輸出。當周圍環境的煙霧濃度降低到報警值以下時,探測器自動恢複正常工作狀態。

輸出：無源觸點輸出；觸點容量24V/1A，可通過探測器內部的跳線，設置為常開或常閉觸點輸出。出廠時跳線默認設置觸點為常閉。

三. 結構特征：

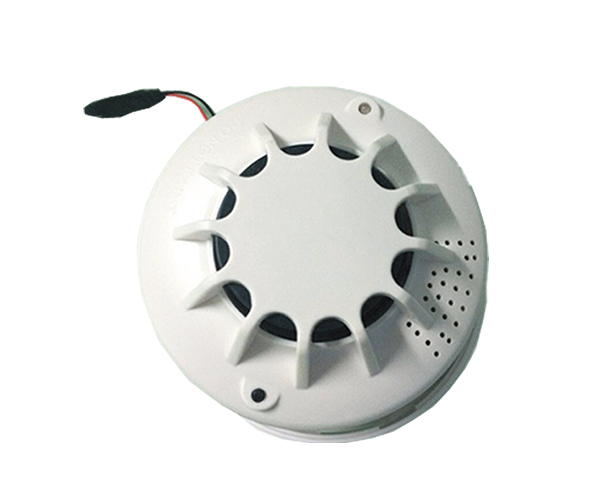

探測器外形示意圖如圖1所示。

圖1：探測器外形示意圖

四.安裝：

在天花板上相距60mm的位置上打兩個直徑5mm的安裝孔, 如圖3用漲塞和螺釘固定探測器底座在天花板上。

圖2：安裝示意圖

注意：該產品不適宜在以下場所使用：

l 正常情況下有煙滯留的場所

l 有較大粉塵、水霧、蒸汽、油霧汙染、

l 腐蝕氣體的場所

l 相對濕度大於95%的場所

l 通風速度大於5m/秒的場所

五. 接線：BDC-GD-HA401聯網型光電感煙火災探測器報警器

  連接電源線在底座端子3、端子4上,繼電器無源觸點輸出線連接在底座端子1、端子2上。將探測器按正確方向扣在底座上，壓下後順時針方向旋緊。接通電源即可工作。接線如圖3所示。

圖3：接線示意圖

六. 故障分析與排除

1.報警無輸出:檢查跳線設置是否正確．

2.頻繁誤報警:可能傳感器迷宮中積塵過多引起,用吸塵器清理迷宮(外部黑色塑膠部分)

七. 維護

在使用過程中,如遇到使用故障,請盡快與供應商聯係,不要私自拆卸修理,以免發生意外。

如長期不使用,必須拆下探測器,裝入包裝盒中,在通風幹燥處存放。

八. 運輸和儲存

根據GB/T15464-1995《儀器儀表包裝通用技術條件》的規定進行運輸和儲存。

運輸儲存過程中必須保持生產廠原包裝及封印完整，並保證產品不受到劇烈衝擊。

環境氣溫應避免劇烈變化。

裝箱疊放高度不超過6層，拆箱後單件疊放高度不超過5層。
