歡迎選用本公司的氣體特測器控製器，在詳細了解控製器的使用方法之前，本節將對控製器及其組成係統做簡單介紹。

1.1概述

氣體探測器控製器是本公司開發的高新技術產品，采用高集成度單片機作為控製管理核心，可以與本公司研製的4~20mA 標準信號輸出的可燃/有毒氣體探測器相配接，組成功能強大的氣體報警控製係統。

控製器嚴格遵循國家標準GB16808-2008《可燃氣體報警控製器技術要求及實驗方法》嚴格設計而成，具有高穩定性，低功耗，抗幹擾性強等特點；探測器是按照GB15322-1《可燃氣體第1 部分：測量範圍為0-100%LEL的可燃/有毒氣體探測器》、JJG693-2011《可燃氣體檢測報警器》、GB3836.1-2010《爆炸性環境設備通用要求》、GB3836.2-2010 《爆炸性環境 第2部分：由隔爆外殼“d” 保護的設備》等國家要求嚴格設計製造，並通過了國家級性能檢驗。

該儀器可廣泛應用於石油化工、人工煤氣、冶金、鋼鐵、煉焦、電力等存在可燃氣體的各個行業，是保證財產和人身安全的理想控製器。

1.2主要功能及技術指標

（1）控製器主要功能

l 數碼管顯示

l 界麵清晰友好，操作簡便

l 直觀、準確的顯示可燃氣濃度及故障

l 可手動設置濃度比例、高低報數值和清零等功能

l 具有設備故障、報警、聲光指示等功能

l 具有多路通道，可以連接多個探測器

l 整體采用防爆設計

l 可手動控製哪一通道顯示、鎖定通道、消音等功能

l 大氣壓力：86kpa—106kpa

l 接收（4~20）mA標準信號功能

（2）控製器主要技術指標

l 顯示方式       數字顯示

l 報警方式       聲光報警

l 低限報警       25%LEL

l 高限報警       50%LEL

l 響應時間       ＜30s

l 報警音量       ＞65dB

l 電源           AC220V±15%    50HZ

l 功耗           2W

l 使用環境       溫度：—10℃~50℃

l 濕度：         ≤93%RH

l 輸入接口       三線製

l 示值誤差       ≤±3%FS

l 外形尺寸       330×220×65mm（8路）

l 安裝方式       壁掛式

2工作原理

控製器是通過接受探測器把采集到的氣體濃度信號轉換為（4~20）mA的標準信號來進行處理數據和顯示。其采用分線式設計，一路控製器對應一路探測器，控製器接受探測器單元傳上來的（4~20）mA信號，經過處理、邏輯分析，以數字顯示、聲光報警的方式反應出來，讓人們直觀的查看氣體濃度，從而進行一係列的相關處理。

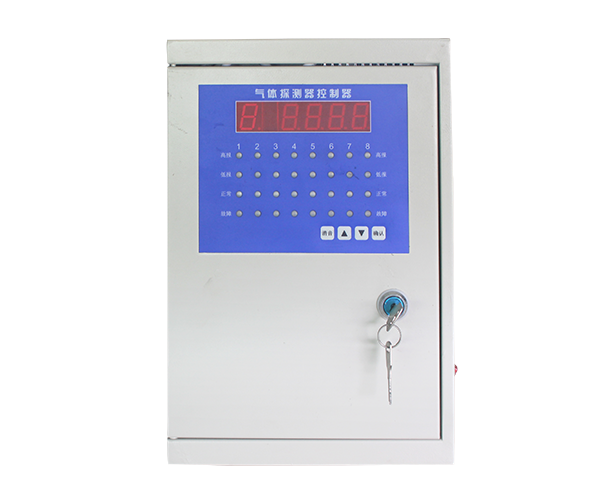

3盤麵說明

11

4安裝和接線

控製器屬非防爆結構，應固定安裝在安全場所，其安裝位置應選擇在便於觀察和維修之處，周圍不應有影響儀器正常工作的強電磁場（電機、變壓器、動力電纜等）。

4.1安裝

（1）采用盤裝固定式：將控製器插入儀表盤開孔，從儀表盤後麵將兩個固定支架分別插入機殼（上、下）安裝孔，旋轉螺杆緊固。

（2）采用壁掛固定式：根據控製器的安裝位置，用三隻膨脹螺栓即可堅固在牆壁上，安裝要牢固、不傾斜。接地螺絲應可靠接地。

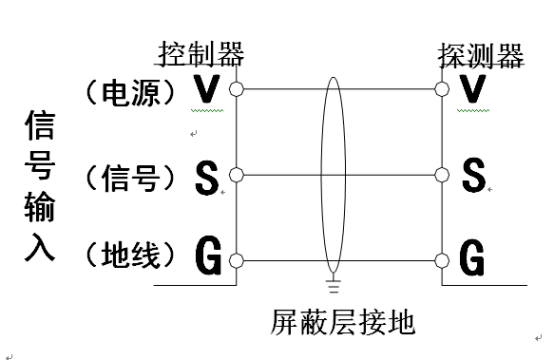

4.2接線

表1

（2）在檢測現場，探測器傳輸電纜應裝保護鋼管或PVC管。在信號傳輸線路上，電纜間的連接必須牢固可靠。

（3）三芯屏蔽線、電纜線等走線要平直、規整，線卡牢固、均勻。

5操作使用說明

探測器和控製器安裝完畢後，檢查電源線及各接線端子連線準確無誤，報警、控製性能靈敏可靠後，可投入使用。

5.1上電預熱狀態

開機數碼管全部顯示，運行後指示燈亮，係統進入預熱狀態大約30秒後，係統預熱完畢，進入正常監控狀態，如圖1所示（此圖為監控第一路，其餘通道沒有接探測器，所以故障顯示燈亮，下麵如同）

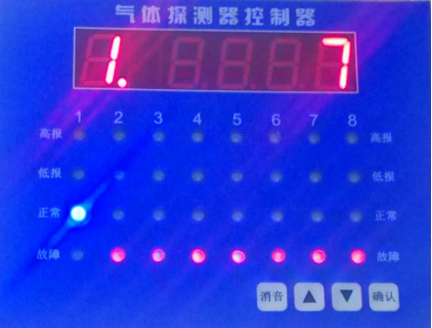

圖1

5.2監控狀態

係統監控狀態分為：正常監控狀態、濃度報警狀態、故障報警狀態。

5.2.1正常監控狀態

在本狀態下，係統主電工作，“正常”指示燈燈亮，氣體濃度值數字顯示，如圖1所示。

5.2.2濃度報警狀態

當檢測現場有氣體泄漏時，液晶屏幕上對應探測器的濃度值開始變化，當濃度達到報警設置的高低報數值時，控製器會發出濃度報警音。當報警濃度較低時，“低報”指示燈亮，如圖2；當報警濃度較高時，“高報”指示燈亮，如圖3；同時啟動對應的聯動裝置，報警狀態可以鎖定，按“消音”鍵可清除報警聲音，並且數碼屏幕上能夠實時地顯示氣體濃度值。

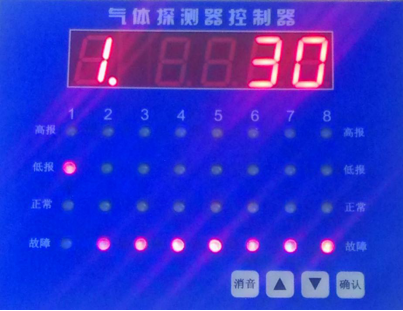

圖2低報顯示圖

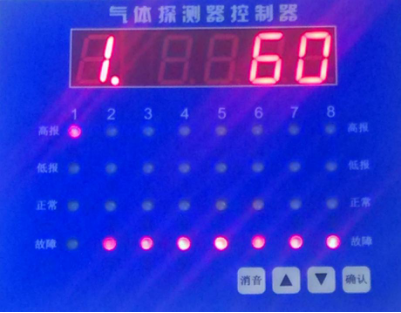

圖3高報顯示圖

6常見故障診斷與排除

7注意事項

1、保持控製器表麵清潔，以免堵塞，影響使用。

2、控製器不要安裝在有水蒸氣彌漫或長期有水淋的場所。

3、不要經常人為的用高濃可燃氣體直接衝探測器，以免降低控製器與探測器元件的靈敏度。

4、避免控製器經常斷電，否則將導致元件工作不穩定。

5、在使用過程中要定期檢查控製器是否正常工作，建議調零、標定每三個月一次。

6、用戶和非專業人士不許隨意拆卸該儀器。

附表 1：可燃氣體危險特性表
