可燃氣體檢測報警控製器

ZX-212型可燃氣體檢測報警控製器為智能型報警控製器（以下簡稱控製器），它與具有防爆性能的SC910(SC610)型可燃氣體探測器（以下簡稱探測器）配合使用。控製器在便於觀察和維護的安全場所，探測器信號通過485總線方式傳輸給控製器，控製器可顯示當前通道數，通道濃度以及報警或失效等狀態。當濃度值超過報警預設值時，控製器可發出聲光報警，並發出控製信號，提示操作人員，從而避免發生各種安全事故。

ZX-212型可燃氣體報警控製器廣泛用於化工、石油、冶金、油庫、液化氣站、噴漆作業、燃氣輸配等可燃氣體產生、儲存、使用等室內外易泄漏危險場所。

ZX-212型可燃氣體報警控製器的設計、製造符合GB16808-1997   《可燃氣體報警控製器技術要求和試驗方法》中華人民共和國的國家標準及相應規程。

性能及特點

Ø控製器操作簡單易懂，界麵簡潔友好，最大限度的方便用戶操作。

Ø可以提供的信息量豐富，全麵掌控探測器工作狀態。

Ø控製器可記錄最新的報警信息，便於事故追蹤。

Ø控製器機箱短小輕便，可采用壁掛等方式，安裝方便。。

Ø液晶數字顯示氣體濃度,直觀清晰。

Ø控製器采用按鍵模式化繁就簡，隻需四個按鍵就可完成一切操作。

Ø控製器電源可在主備電之間轉換，備電時間長，確保意外時控製器可以正常工作。

技術指標

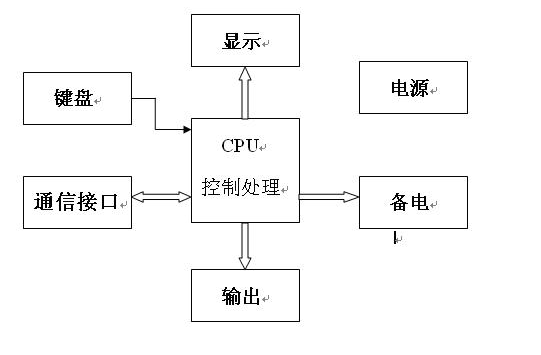

控製器工作原理

本機采用LCD顯示、R485通信方式通信，並將接收到的探測器相應的信息傳入到CPU中進行分析處理，並作出對應的顯示、聲光信號及輸出信號。

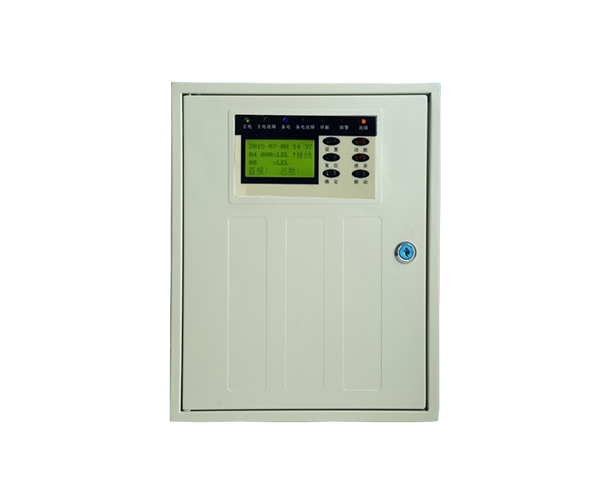

可燃氣體檢測報警控製器BDC-ZX212

報警控製器的主要任務：

■其一，為探測器提供電源，並提供備用電池充電。

■其二，對接收的數據進行分析，作相應的顯示、聲光信號、輸出信號。

■其三，對報警的探測器的報警時間、報警濃度、報警探測器的機號進行記錄並可提供查詢。

安裝及功能說明

n 安裝說明

控製器屬非防爆結構，應固定安裝在安全場所，其安裝位置應選擇在便於觀察和維護之處，周圍不應有影響儀器工作的強電磁場（電機、變壓器、動力電纜等）。

n 功能說明

ZX-212型控製器操作簡便，僅設4個操作按鈕、3個指示燈以及一個LCD液晶顯示屏，最大限度的方便用戶操作，界麵簡潔友好。

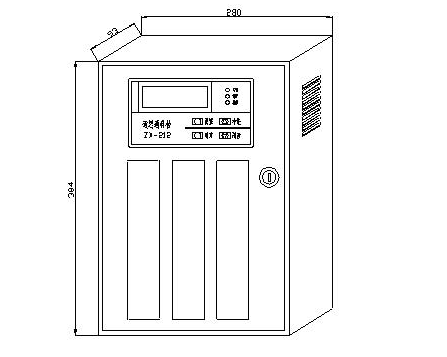

   圖1

按鍵

Ø“設置”鍵：設定各種參數

Ø“∧功能”鍵：向上鍵，設定數值的增加

Ø“∨消音”鍵：向下鍵，設定數值的減少；報警時可用於消除報警聲音

Ø“ENTER”鍵：確認鍵

指示燈

Ø備電指示燈（綠色）：顯示本機由備電提供電源。

Ø故障指示燈（黃色）：顯示故障信息，包括：傳感器是否故障、探測器與控製器連線是否故障、備電連線及充電線路是否故障。

Ø報警指示燈（紅色）：顯示氣體濃度是否超標。

屏幕

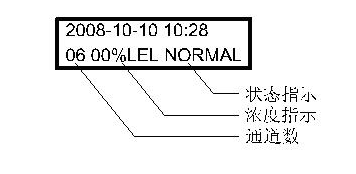

上方顯示的是日期和時間，下方顯示的自左至右分別是探測器的通道數號、當前通道的氣體濃度值、探測器狀態，例如：

圖2

狀態指示中：

PREHE. ：表示探測器處於預熱；

NORMAL：表示探測器正常；

OPEN！：表示探測器開路；

SHORT！：表示探測器短路；

COMBAD：表示探測器的通訊故障

以上所示的後三種情況下，均（jun1）為故障情況，此時故障指示燈（黃色）慢速閃爍，揚聲器鳴叫，按向下“∨”鍵消音，屏幕上顯示出具體哪一路故障、是何故障，故障排除後，自動解除警示。

功能設置與操作

上電後，為預熱傳感器，延時 4 ~ 5 分鍾，屏幕顯示：“Preheating ... Wait 5 Minutes”（預熱中，請等待 5 分鍾），預熱結束後，本機進入正常監視狀態，屏幕顯示如圖2所示。

ZX-212型控製器設有密碼菜單，按“設置”鍵進行密碼輸入，進行各項功能操作。若密碼錯誤，提示“Password Error” ，按“設置”鍵，取消本次操作，按“確認”鍵，重新輸入。

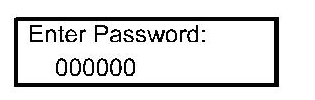

密碼設置——按“設置”鍵，顯示：

每按下一次“設置”鍵，光標在各設置位上循環移動，按上鍵（∧）設置“1” ，按下鍵（∨）設置“0”）， 按“確認”鍵，密碼設置完成，進入下一步功能。

各功能操作：

u      有效通道設置—— 密碼設置為“000000”，按“確認”鍵，顯示：

  第一行顯示通道編號，第二行顯示所在通道編號下的通道是否聯接，設置為“1”表示該編號探測器已聯接，設置為“0”表示該編號探測器未聯接。

每按下一次“設置”鍵，光標在各設置位上循環移動，按上鍵（∧）設置“1” ，按下鍵（∨）設置“0” ，按“確認“鍵保存並退出。

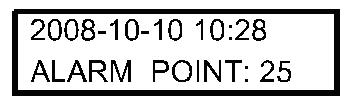

◆ 日期、時間和報警點設置 ——設置密碼為：“100000”，按“確認”鍵，顯示：

  按“∧”、“∨”鍵調整報警參數值或修正日期時間。每按下一次“設置”鍵，光標在各設置位上循環移動，按“確認“鍵保存並退出。

繼續按SET 鍵，移動光標，每次設置一位；循環不已，常用的先見，按確認（Enter）鍵保存並退出。

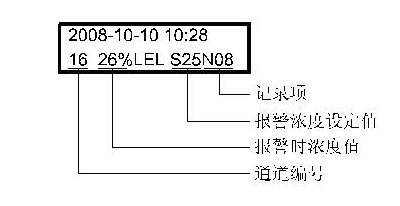

u       報警記錄查詢——設置密碼為：“200000”，按“確認”鍵，顯示：

按“∧”、“∨”鍵觀察報警記錄，總共可記錄16條信息，按“確認“鍵保存並退出。

若報警時濃度值顯示：“E！”，表明報警時濃度高於100%LEL值。

u      聲光係統檢測——設置密碼為：“300000”， 按“確認”鍵，屏幕顯示空白，此時按住“功能”鍵，所有發光二極管亮，報警聲音鳴叫，按下“確定”鍵退出此狀態。

u      手動輪詢——設置密碼為：“400000”， 按“確認”鍵，進入手動輪詢狀態，通道單步顯示（不影響報警報錯功能），每按一次“∨”鍵，切換一個通道的顯示；按“確定”鍵退出手動輪詢狀態。

 報警狀態

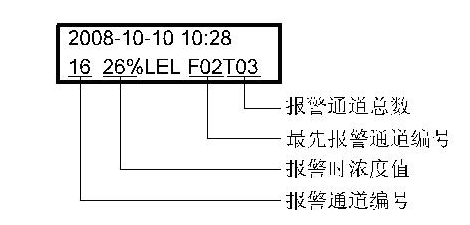

如果探測器探測到氣體濃度超標，控製器啟動聲光報警，啟動繼電器，（用戶可通過聯接繼電器，用來進行啟動排風扇或關閉燃氣電磁閥等操作）；LCD顯示屏隻顯示報警通道，例如：

當顯示濃度大於設定報警濃度值（出廠默認為25%LEL）時，報警指示燈開始閃動，揚聲器發聲（類似120報警聲），當顯示濃度大於50%LEL時，報警指示快速閃動，揚聲器發出另一種聲（類似110報警聲）。在報警期間，報警聲音可按“消音（∨）”鍵關閉聲音，顯示屏上則隻顯示報警的探測器信息。當氣體濃度降低到設定值以下，控製器自動解除警報。

主電源停電狀態：

報警器配備有備電（蓄電池），以便停電或市電故障時能正常工作，備電工作時備電指示燈常亮，故障指示燈快速閃爍，揚聲器慢速鳴叫，按DOWN（∨）鍵消音，每輪詢1 ~ 2周，LCD顯示屏會提示“POWER DOWN OR CONTA. IS BAD!” (主電掉電或連接故障)直至主電正常；蓄電池的維持時間為不低於2小時。

同樣，當備電故障時仍能繼續輪詢工作，但此時備電指示燈不亮，其它聲光報警同上，每輪詢1 ~ 2周，LCD顯示屏會提示“NO BATTERY OR BATTERY IS BAD!” (未安裝蓄電池或連接故障)，直至備電正常。

聯機與調試

A)端口連接

●將485總線的A端口與本機的接線口RA相連接.

●將485總線的B端口與本機的接線口RB相連接.

●將探測器的VCC(或R+)與本機的接線口R+相連接.

●將探測器的GND(或R-)與本機的接線口R-相連接.

●輸出端口K1、K2、K3、K4分別有兩個接口組成，即有4組繼電器輸出口。

★其中RA、RB、R+、R-有兩組，兩組功能和連接一樣

B)調試

一般情況下、出廠時已做設置，連接後可以直接使用。如果用戶遇到如下原因時要做出設置：

1．調整更小的報警點作報警

出廠時一級報警點默認值為25%LEL，若用戶想調整更小的報警點作報警則可以按照功能操作方法進入 <日期、時間和報警點設置> 界麵，調整報警值。建議一級報警點設定範圍為5%-%25LEL，二級報警點根據國家標準不可調節設定為默認值50%LEL。

2．增加、減少及更換不同地址碼的探測器時要做出設置

按照功能操作方法；進入 <有效通道數設置> 界麵；設置並確認使用的探測器的地址碼相對應的是不是“1”，未使用的地址通道是不是為“0”。

Ø 控製器係統濃度報警後，請勿打開電器開關，確認燃氣泄露的原因，並及時作出處理。原因不明時請聯絡有關燃氣部門作出徹底檢查。

Ø 控製器故障燈亮，則應關掉電源，檢查傳感器電源、信號線是否短路、斷路，若接線正常，則說明傳感器失效，應更換。

Ø 探測器防爆形式為隔爆型，接好電纜線一定要將盒蓋擰緊，在現場斷電後才能開蓋。

Ø 探測器周圍濃度過高的煙霧、噴氣式殺蟲劑，可燃性溶劑亦有可能引起報警。

Ø 傳感器損壞或失效，更換後應用標準氣樣重新標定。

Ø 報警控製器出現故障應送製造廠檢修標定或通知製造廠派員檢修。

Ø 儀器在安裝過程中應輕拿輕放，避免劇裂震動、碰撞。

Ø 儀器暫不安裝，應存放在幹燥通風場所，周圍空氣中不含有腐蝕性氣體。

Ø 本產品使用壽命為5年，終身維護。
