基本信息

家用燃氣報警器分為獨立型和聯動型。獨立型燃氣報警器，是指報警器本身會因為氣體泄漏達到報警點發出聲光型號，是屬於被動性報警。聯動型燃氣報警器是指兼具被動報警和聯動功能於一體的報警裝置，聯動型報警器除了具備獨立型報警器的功能外，還具備在報警之初就能夠及時的切斷危險源解除危險的發生。

中文名稱：家用被動型燃氣報警器

外文名稱：Gas alarm

產品功能：可單獨使用和聯網使用

主要材料：傳感器

產品功能：聲光報警器及切斷

原理分析

家用燃氣報警器分為獨立型和聯動型。獨立型報警器是指固定安裝在指定位置監測氣體泄漏的裝置，通過報警器內的電化學傳感器不斷的對空氣中的氣體分子進行監測，在遇到氣體中的甲烷（對人造成傷害的有毒氣體）進行不斷的監測，當空氣中的甲烷濃度達到報警點就會觸發報警，並發出聲光信號提示有危險源的存在。聯動型燃氣器報警器兼具了獨立型的報警器所有的功能外還具備更多的附加功能如：聯動切斷閥（切斷氣源）、聯動機械手（關閉氣源）、聯動排風扇（將有毒有害氣體排出）的功能，起到報警和解除危險的雙重作用。

元件選擇

A1、A2:可選用相應的運放集成電路，如LM358、ASM1117等。

IC1:三端穩壓集成電路，如7805、78L05等。

IC1:為台灣品牌HT66F係列型集成電路。

U5:9V直流繼電器，其觸點可控製報警切斷閥，選S4-12。

R1、R12:1kΩ;R2:47kΩ;R3、R5、R8、R9:100kΩ;R4、R7、R13:10kΩ;R6:kΩ;R10:1.5MΩ;

C5、C6、C9、C14:100uF;C2、C3、C5、C9、C12:10uF;C4、C8:0.47uF;C7:680p;C10、C1l:0.1/1/4W。

DX1、DX2:NPN型三極管，9013型。

D5、D6 :1 N4148型二極管。

Q5、Q6、Q7、Q8：2TY三極管

產品相關

◆主機盒裝尺寸(長*寬*高):118*74*33MM

◆待機電流:≤20mA，報警電流:≤200mA

◆主機外接鳴響分貝:≥90dB

◆報警接收方式:聲音傳送距離30≥米

◆ 工作頻率:315MHz/433MHz

類型劃分

從安裝方式上來劃分有壁掛式、吸頂式

從驅動上劃分有高低壓之分

從連接上劃分無線連接、有限連接

一般情況下，高壓（220v）有線直插是壁掛式：低壓（36v）電池驅動是吸頂式。

從功能上來講報警器又可以劃分為：

獨立式：獨立運作，沒有外延設備，室內燃氣濃度泄漏達到2500PPM報警器報警工作，僅有報警提醒功能。

聯動式：

聯動電磁閥：室內燃氣濃度泄漏達到2500PPM報警器報警工作，並把脈衝信號給到電磁閥，繼而切斷燃氣管道

聯動機械手：室內燃氣濃度泄漏達到2500PPM報警器報警工作，並把脈衝信號給到機械手，繼而關閉燃氣管道閥門

聯動排風扇：室內燃氣濃度泄漏達到2500PPM報警器報警工作，並把脈衝信號給到排風扇，繼而排出泄漏燃氣

此外還有聯動警號、聯動自動門窗等外延設備。

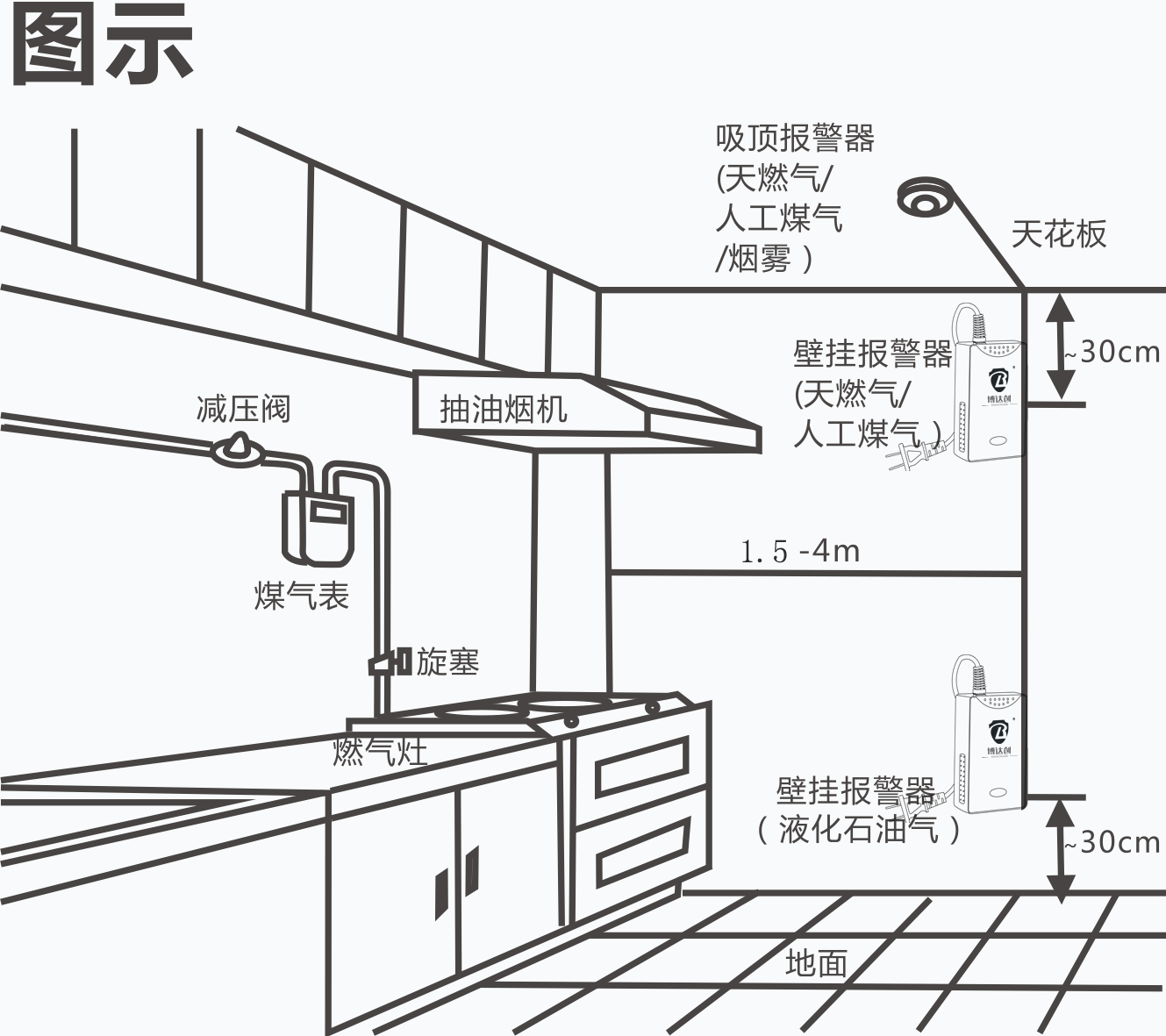

安裝方法

家用燃氣報警器是家庭用氣安全的最後一道保障係統，因此在安裝的時候要注意一些細節問題，例如安裝高度和安裝位置等。對於報警器的安裝必須按照以下幾步來做：

1、根據氣體比重的不同安裝位置不同（天然氣質量輕應安裝在氣源的上方，液化氣質比空氣重應該安裝在下方）的特點；

2、安裝距離離氣源1.5~4M的位置；

3、安裝後要進行手動測試（檢測聲光是否正常）；

4、安裝位置要求：比空氣質量輕的氣體檢測要求安裝在離天花板30CM處；比空氣質量重的氣體檢測要求安裝在離地麵30~40CM處；

使用環境及溫度調整

使用環境：家庭廚房、衝涼房等有使用氣體的場所；

使用溫度：產品的正常使用室內溫度為50℃~-10℃

總結

家用燃氣報警器是目前家用報警行業運用最廣泛的產品之一！隨著智能家居理念的產生，國外成熟市場的走向。智能家用燃氣泄漏報警器是一個趨勢，報警器不僅要監測室內可燃氣體，啟動聯動裝置，也要通過APP、微信等平台把氣體泄漏信息及時傳遞給業主和物業，以便人們快速做好後續問題處理，防止意外事故的發生。
